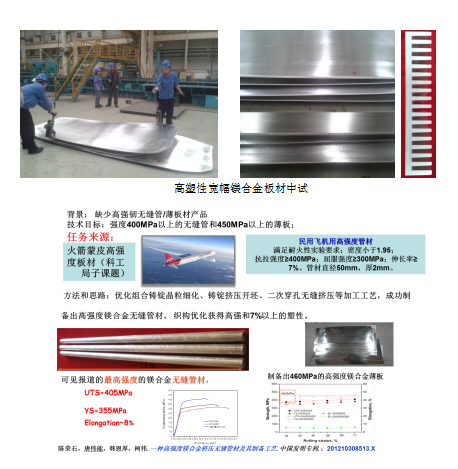

高塑性鎂合金板型材：發(fā)展高塑性鎂合金材料，呈現(xiàn)優(yōu)異的軋制性能和擠壓性能，成材率高、生產(chǎn)效率高，且板材室溫伸長率可達40%，可室溫深沖、室溫深拉深，突破了鎂合金塑性差，且不能進行室溫塑性成形的技術瓶頸。該技術有望加速鎂合金板材、管材、型材及復雜結構零件大規(guī)模工業(yè)生產(chǎn)和應用的步伐。

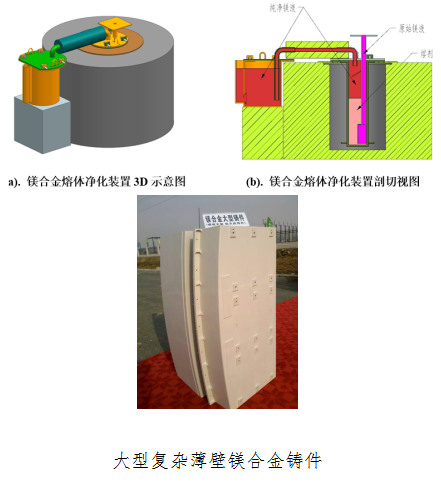

大型復雜薄壁鎂合金鑄造成形技術：發(fā)展了鎂合金熔煉工業(yè)生產(chǎn)現(xiàn)場應用的熔體精煉及其效果在線熱分析監(jiān)測、砂型造型及其阻燃工藝、澆冒口系統(tǒng)設計、溫度及冷卻速率控制工藝、防止超大型鎂合金鑄件的熱處理變形工藝等方面的技術積累，成功制造了超大型（輪廓尺寸880×500×500mm）薄壁、中空的鎂合金鑄件，其內(nèi)部冶金品質、力學性能、尺寸精度和產(chǎn)品重量滿足型號設計載荷考核要求，產(chǎn)品獲得用戶高度認可并已被采用裝機飛行多次。
高強耐熱鎂合金材料：發(fā)展了高強度耐熱鑄造GW94合金，鑄造件抗拉強度達到400MPa,屈服強度300MPa，伸長率大于8%；300°C時的抗拉強度達到300MPa,伸長率大于10%。采用（化學轉化膜、微弧氧化膜）+有機涂層等措施，使其中性鹽霧試驗≥3000小時，滿足強腐蝕環(huán)境的使用需求。發(fā)展了高強度耐熱稀土變形鎂合金GW93，擠壓時效后的抗拉強度達到508MPa,在250℃抗拉強度300MPa以上,密度為1.935g/cm3，具有優(yōu)良的耐熱性能(> 300 MPa up to 250 oC)。并且成功應用該合金制備出高強無縫管材和軋制薄板。
